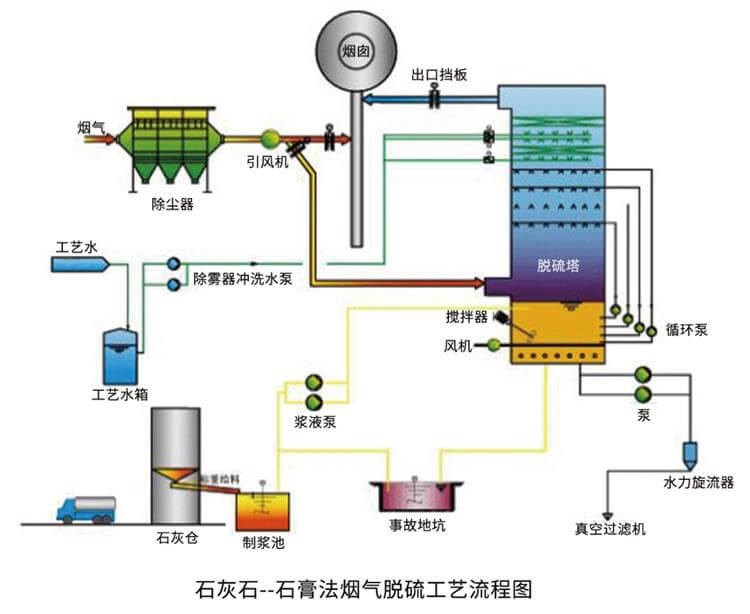

石灰石-石膏法脱硫

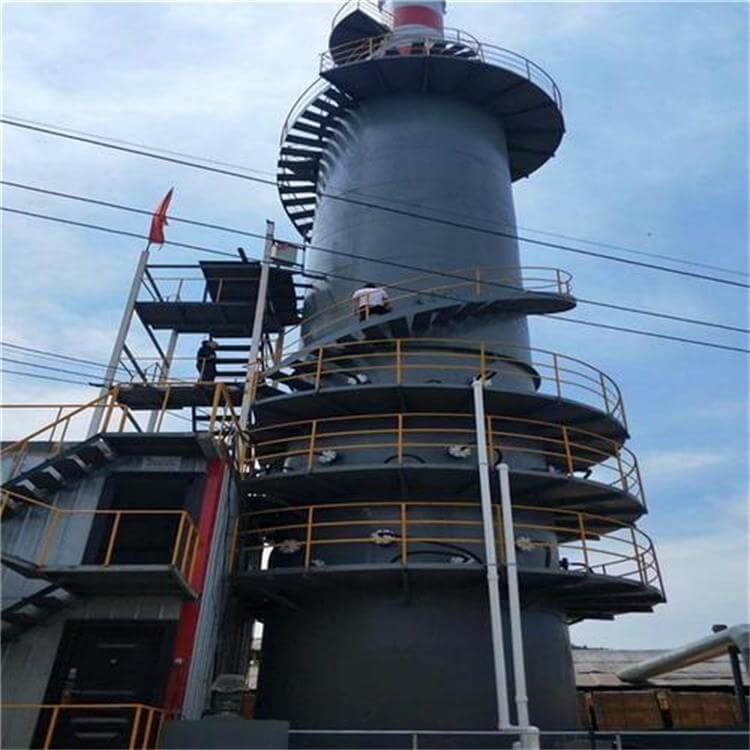

循环浆料通过浆液循环泵向上输送到喷雾层,通过喷嘴雾化可以使气体和液体接触,每台泵通常与自己的喷雾层连接,即通常使用单元系统。在吸收塔中,石灰石与二氧化硫反应形成石膏,这部分石膏浆通过石膏浆泵排出,进入石膏脱水系统。脱水系统主要包括石膏水力旋流器、泥浆分布器和真空带式脱水机。净化后的烟气由两级除雾器除雾,除去干净烟气中携带的浆滴,同时,除雾器按具体程序不时用工艺水冲洗。除雾器的冲洗有两个目的:一是防止除雾器堵塞,二是利用冲洗水作为补充水,稳定吸收塔的液位。在吸收塔出口,烟气一般冷却到46-55摄氏度左右,被水蒸气饱和。烟气经GGH(可选)加热至80℃以上,以提高烟气的扩散能力。干净的烟气通过烟道进入烟囱,排放到大气中。
脱硫反应化学方程式
1.SO2+ H2O → H2SO3-----------------------吸收
2.CaCO3+ H2SO3→ CaSO3+ CO2+ H2O -------中和
3.CaSO3+ 1/2 O2→ CaSO4------------------氧化
4.CaSO3+ 1/2 H2O → CaSO31/2H2O ----------结晶
5.CaSO4+ 2H2O → CaSO42H2O ---------------结晶
6.CaSO3 + H2SO3→ Ca(HSO3)2---------------PH控制
双碱法脱硫
钙钠双碱法是先用钠碱性吸收液进行烟气脱硫,然后再用石灰粉再生脱硫液,由于整个反应过程是液气相之间进行,避免了系统结垢问题,而且吸收速率高,液气比低,吸收剂利用率高,投资费用省,运行成本低。
工艺原理 | SO2吸收反应:Na2CO3+SO2→Na2SO3+CO2↑ |
吸收剂再生反应:CaO+H2O→Ca(OH) 2 Ca(OH) 2+Na2SO3+H2O→2NaOH+CaSO3+H2O |
干法脱硫
干式脱硫工艺是采用自带分级系统的粉碎机与输送分级组合为成套研磨喷粉装置,粉碎后的碳酸钙细粉呈层状或多孔状结构,颗粒大小均匀,具有良好的分散性,然后以固态超微粉末通过多个喷嘴直接喷射到炉膛或反应塔内,能有效去除尾气中95%以上的SO2,HCI的去除率甚至可达99%。生成硫酸钙;采用电子束照射或活性炭吸附使SO2转化生成硫酸氨或硫酸,统称为干法烟气脱硫技术。
